Доводчик дверной со скользящей тягой 3S Slider от 40 до 70 кг белый
Инструкция
Морозостойкий дверной доводчик со скользящей тягой для дверей весом от 40 до 70 кг. Класс доводчика EN2-3*.
Сертифицирован по ГОСТ Р 56177-2014, ГОСТ 538-214.
Диапазон рабочей температуры от -45 до +60 градусов по Цельсию.
Рабочий ресурс доводчика составляет более 1 000 000 циклов.
Доводчик универсален в использовании, его можно ставить как на левые, так и на правые двери. В комплекте 2 вида крепежа, для установки на деревянные/пластиковые, либо на металлические двери. Полноразмерный шаблон для установки также в комплекте.
Угол открытия доводчика зависит от места его установки, и от того, есть ли перепад между дверью и коробом. Если дверь и короб находятся в одной плоскости, то максимальный угол открытия будет 140 градусов. Если короб выступает за дверь, то угол открывания увеличится. В тех случаях, когда дверь выступает за короб, угол открывания уменьшится. Подробнее смотрите в инструкции
Гарантия на работу доводчика 5 лет.
*Значение EN - это классификация доводчика по европейскому стандарту EN1154. Данный стандарт классифицирует модели доводчиков согласно усилию закрывания с учетом веса и ширины дверного полотна. Доводчик модели 3S Slider соответствует классу EN2-3.
Надежность установки доводчика напрямую зависит от того, насколько прочно винты закреплены в полотне двери (либо коробе). Следует учитывать, что при установке доводчиков на металлические двери существуют определенные нюансы.
В комплекте с доводчиками поставляется крепеж для установки на металлические двери - набор винтов М6 (винты с метрической резьбой диаметром 6мм).
Способ крепления доводчика на металлическую дверь напрямую зависит от толщины металла в двери, а именно:
1. В стали толщиной от 4мм и более сверлом по металлу диаметром 5 мм сверлится отверстие, далее при помощи метчиков нарезается резьба, и вкручивается винт.
2. В тонком металле - 3мм и менее - необходимо использовать резьбовую заклёпку (в комплект поставки не входит), либо усилить место установки доводчика дополнительной металлической пластиной.
Резьбовую заклёпку следует подбирать под толщину полотна двери (либо короба). Для установки резьбовых заклёпок понадобится специальный заклёпочник, шуруповёрт или дрель, сверло (обычно для резьбовых заклёпок М6 требуется сверло диаметром 9 мм).
При установке доводчиков на деревянные двери диаметр отверстия под шурупы выбирается исходя из плотности массива дерева.
Видео по установке доводчика
- Серия Серия S
- Тип изделия Доводчик дверной
- Вес двери, кг от 40 до 70 кг
- Скорость закрывания регулируется двумя независимыми клапанами Да
- Класс доводчика EN3-4
- Материал корпуса Силумин
- Морозостойкость Да
- Температурный режим, С от -45 °С до +60 °С
- Крепеж в комплекте 2 вида крепежа - для металлических и для деревянных/пластиковых дверей

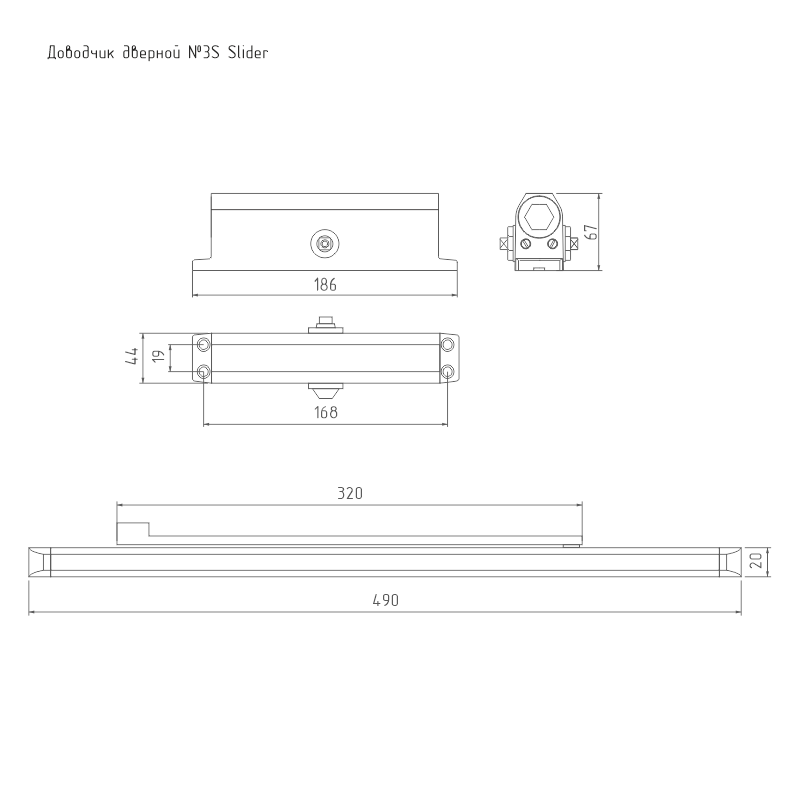

- Длина, мм 186
- Посадочные размеры, мм 168х19 мм
- Противопожарные двери Да
- Сертификат ГОСТ Сертификат соответствия ГОСТ Р 56177-2014
- Фиксация положения (hold open) Нет
- Ресурс работы Не менее 1 000 000 рабочих циклов
- Производство НОРА-М
- Гарантия 5 лет
-
Цвет по RAL
Цвета доводчиков не совпадают с RAL на 100%.
Небольшое отличие по цвету: коричневый - RAL 8011, белый - RAL 9003, черный - RAL 9004.
Значительное отличие по цвету: графит - RAL 8019, серебро, серый - самый близкий RAL 9006, золото - самый близкий RAL 1036
